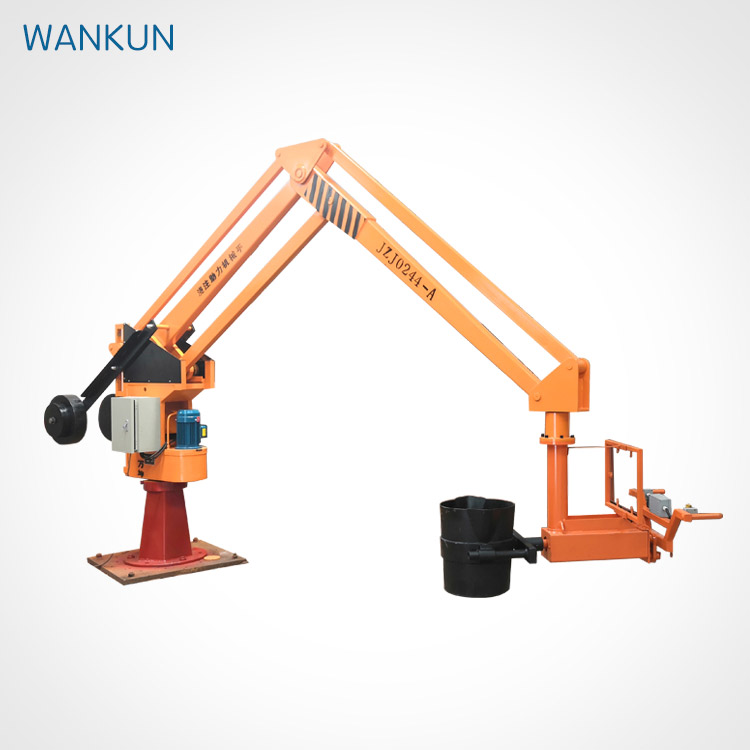

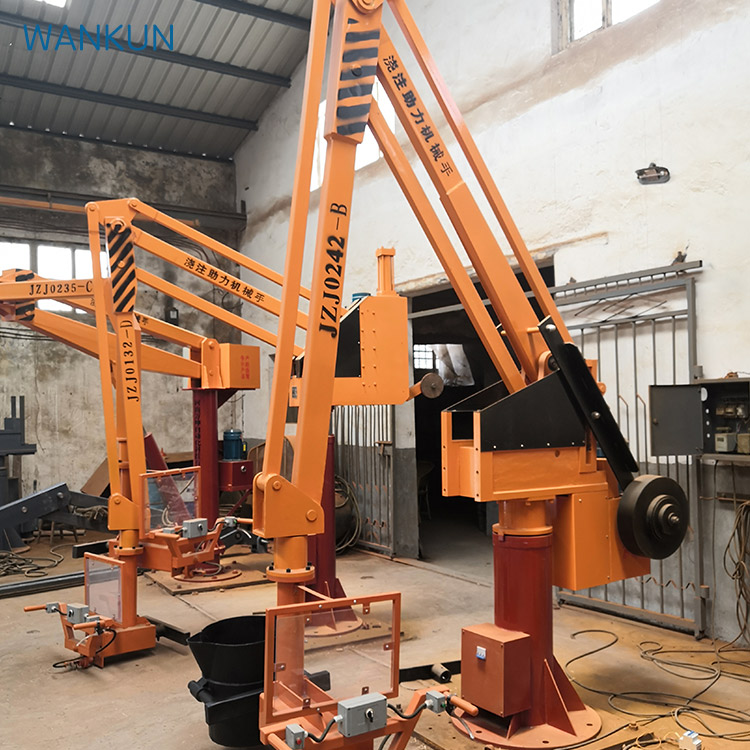

ZJZ シリーズの水圧投与機は、次の特徴を持つ新型の投与および持ち上げ装置です。

1,旅行スイッチなし、シリンダーの独自の移動制限とバッファ装置を使用して、ピストンスタッドの動きによって、リフトボームの動きを駆動し、動きは比較的安定しています。

2. 水力システムは、過剰負荷の場合に安全保護機能を有する安全装置を装備し、バランスクレーンの部品や事故の損傷を避ける。

3. Zjz シリーズの投与マニパイヤーは、速度制限と自己減少機能を備え、よりスムーズに体重を落とし、エネルギー消費を節約することができます。マニパイヤーは、300kg以内の重い物体の高効率の持ち上げと正確な位置付けとインストールに適しています、特に中型および小型のフードリーのための。それは、小さなサイズ、低騒音、軽量、新しくコンパクトな構造、安全かつ信頼性の高い操作、シンプルで便利なメンテナンスなど、頻繁なロードと卸荷の手動労働からオペレーターを解放し、生産効率を向上させる新しい製品です。

重い物体を持ち上げるハイドラル造形機は、次の3種類の運動合成を通じて達成されます。

1, vertical lifting a hydraulic movement (垂直のリフト)

2.Fuselage を手動で回転する

3. 手動で横向きに移動

Main 技術的パラメータ ZJZ 水素投与操縦器

テーブル1

外の絵画

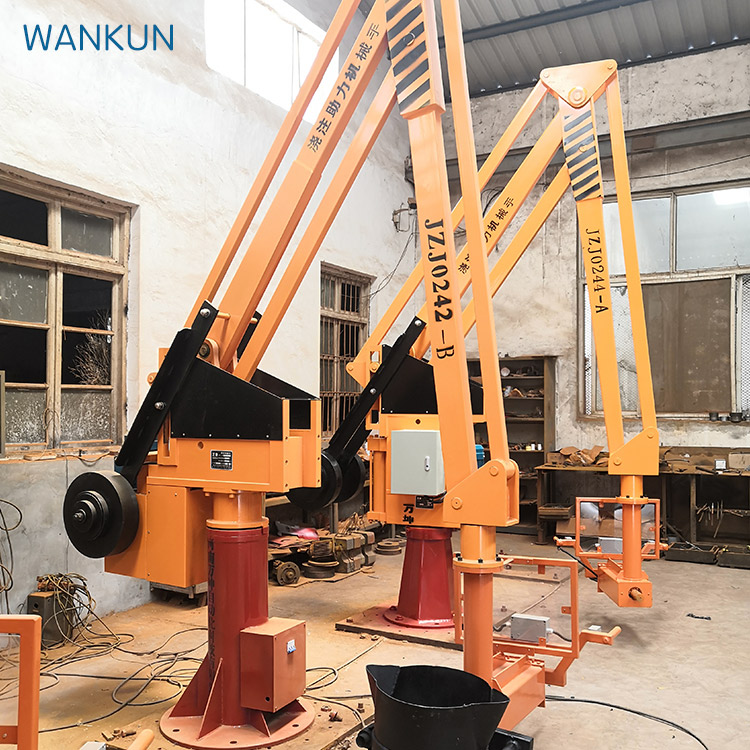

構造と原則

JZJシリーズの水力発電機は、5つの部品から構成されています:ファシレージ、バランスのとれた四輪メカニズム、水力システムと電気コントロール、出荷バッグ回転装置。

1.フィギュア:

この部分はベースで構成されており、

回転軸座席、腕座席、垂直ガイド座席等 ベースは、セメントベース(固定)に設定することができます(表 - ベースサイズを参照)または移動車両(モバイル)に固定することができます。体は回転軸座席の周りに345度の範囲で回転することができます。垂直ガイド座席は体の後ろに固定され、バランスのとれた4つのリンクメカニズムのガイド車輪はガイドグローブを上下に移動します。

2, バランス 4 接続 ロッド メカニズム:

この部分は、大きな腕、大きな腕の複雑な腕、リフトの腕、リフトの腕の複雑な腕、接続棒、サポートプレートとバランスブロックおよびその他の部品で構成されています。サポートプレートと接続棒の間のハンジングポイントの両側は、体のガイドラインに一列のボールベアリングのカップルによって水平に移動されます。大きな腕の後ろの端は、ヒドラリックシリンダーのピストンスタッドの頭と結びつき、垂直の動きはガイドライングローブに沿って行われます。調整バランスブロックは、バランススタッドの自己重量とバランスをとる4つのリンクで接続された大きな腕にインストールされます。

水素システム:

システムは、ギアポンプ、電磁方向バルブ、入力と帰還オイルパイプライン、安全バルブ、水圧シリンダーなどから構成されています。オペレーターが押すとき、上昇(または落ちる)ボタン、水圧オイルは、電磁気バルブを通してシリンダー、下室に、ピストンスタッドを押し下げ(または上昇)の動きを、4つのリンクペアの原則を通して、重い物体の持ち上げの動きを駆動する。

エレベーターの重量が指定重量の1.1倍を超えるとき、安全バルブは開き出し、重量を持ち上げることができないようにして、全水力バランスクレーンの安全を保護します(原則のための図4を参照)。

電気コントロール部品:

この部品は、モーター、プラスチックケースの回路ブレーカー、ファウス、コントロールボタン、ACコンタクト、小さなリレー、コントロールトランスファーターなどから構成されています(表2を参照)。

24V電源を使用します。電源ラインはシャシスの底からまたは電気ボックスの左側から導くことができます。 エアスイッチをオンにすると、スプレーヤーの自動リセットボタンは常にオンになり、システムはリモートコントロールをオンにすると動作し始めます。 スプレーヤーを上げるか下げるために、アップまたはダウンボタンを押します(図3)。

スリング

第5部 拡散:

情報部分は、通信制御装置と水平モー回転装置で構成されています。 Rao Baoはフレーム構成を取得します。通過制御塗装を通じて、フロントは人工的な建物に上下して移動するように制御され、ハンドブレーキは回転するように圧縮することができます。水平回転装置は操作者に容易に適用することができます。フロントのセットフレームはフロントと接続する必要があります。

包装、輸送、設置および投入

1. 包装、輸送および組み立て

出荷時、マシン全体は特別な輸送底枠に固定され、バランスのとれた4バーのリンクは固定プレートでフィギュアに固定され、その後、表面塗料の損傷や電気の防止のために、フィギュア、ボーム、モーターなどを梱包するために泡のプラスチックフィルムを使用します。

装置と燃料タンクの部品は雨で濡れていた。全機械はまた、3つの部品に分割することができます:ファスウェイ、バランスのとれた4バーリンクメカニズムおよびコンパイルコンポーネントをパッケージおよび輸送のために。部品の組み立て機械は、図に従って、ガードと垂直ガイドプレートを置き、上部の腕にクレーンの後、4バーリンクのバランスを取るために、動作の腕は、腕の両側の十字架の両側に、上部ガイドのレベルで、ガイドの車輪は、4つの接続スタンドとピストンスタンドの結合に、2つのガイドの車輪は、垂直ガイドプレートの真ん中に設置

2.インストールおよび commissioning

機械をインストールする前に注意深く指示を読んでください。インストール中に、コンクリート基礎の平面のレベルをカリブレートし、その後基礎に全体の機械を固定してください。同じ高さで最大の作業半径にスプレーヤーを引っ張り、 340 度の円形の動きをしてください。第三の等しい点でスプレーヤーの水平点を見つけて、3 つのポイントの水平エラーが 15mmを超えないようにします。三段階 380V、50HZの作業電源供給(三段階の四線)に接続して、中立線は安全に接続されなければなりません。チェックが正しい後、電気ボックスの電源スイッチを閉じ、モーターの回転方向が標識された方向に一致するかどうかを

セキュリティ問題に注意

1.電源を機械に導入する前に、3つの漏れ保護スイッチをインストールする必要があります。

2、機械の殻は、地面化されなければならない(PEライン)、そして地面化は良い。

3.保守のために電気ボックスのカバーを開く前に、外部電源をまず切断する必要があります。

4. 屋外で動作する際には、雨や塵の防止措置を講じなければなりません. 雨が湿った電気機器や雨がタンクに入ることは厳禁です。

5、リモート送信機は、バッテリーを交換するために2ヶ月(使用状況によって異なります。

LUBRICATION

1. 機械の各部品のローリングベアリングは、カルシウム脂肪で潤滑され、6ヶ月ごとに1回清掃され、交換されます。

2.前面と後ろの垂直ガイド鉄道とローラー間の接触表面は、毎月1回カルシウム脂肪で潤滑されます。

3、32#～48#の耐磨性油油を備えた油タンク、油表面は油窓油表面線の底部に10mm以下でなければならない、環境の使用に従って油タンクモデルは、6ヶ月ごとに掃除し、1回交換します。

図2 電気構造図

テーブル2:

図5

水力システムのスケジュール
